aufgabe 3

Gegeben §

• $k=k^{\ast }=1$

graph TD

subgraph root[ ]
    rootL(( ))
    rootKim[Kim]
    rootM(( ))
    rootTom[Tom]
    rootR(( ))
end

rootL-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

rootM-->leaf2

subgraph leaf2[ ]
    Kim
end

rootR-->leaf3

subgraph leaf3[ ]
    Tom
    Uwe
end

Einfügen von Leo §

Wo soll Leo hin?

ABCDEFGHIJKLMNOPQRSTUVWXYZ
           ^

K < L < T —> Leo muss in das mittlere Blatt, rechts von Kim. Weil es hier noch platz gibt, einfach einfügen.

graph TD

subgraph root[ ]
    rootL(( ))
    rootKim[Kim]
    rootM(( ))
    rootTom[Tom]
    rootR(( ))
end

rootL-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

rootM-->leaf2

subgraph leaf2[ ]
    Kim
    Leo
end

rootR-->leaf3

subgraph leaf3[ ]
    Tom
    Uwe
end

style Leo stroke:red

Einfügen von Zoe §

Wo soll Zoe hin? T < U < Z —> Zoe muss in das rechte Blatt, rechts von Uwe.

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph root[ ]
    rootL(( ))
    rootKim[Kim]
    rootM(( ))
    rootTom[Tom]
    rootR(( ))
end

rootL-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

rootM-->leaf2

subgraph leaf2[ ]
    Kim
    Leo
end

rootR-->leaf3

subgraph leaf3[ ]
    Tom
    Uwe
    Zoe
end

style Zoe stroke:red

Jetzt ist die Anzahl der Einträge im rechten Blatt 3. Die maximale Anzahl an Einträgen in einem Blatt sind aber 2 ($2k^{\ast }$). Es gibt also in diesem Blatt einen Überlauf, es muss also gesplittet werden. Zuerst wird der mittlere Eintrag (Uwe) in den Vaterknoten kopiert.

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph root[ ]
    root1(( ))
    rootKim[Kim]
    root2(( ))
    rootTom[Tom]
    root3(( ))
    rootUwe[Uwe]
    root4(( ))
end

root1-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

root2-->leaf2

subgraph leaf2[ ]
    Kim
    Leo
end

rootUwe~~~leaf3

subgraph leaf3[ ]
    Tom
    Uwe
    Zoe
end

style rootUwe stroke:red

Das Blatt wird dann in ein linkes und ein rechtes Blatt gespalten.

Links	Rechts
Einträge $<$ Uwe	Uwe $\le$ Einträge
Tom	Uwe, Zoe

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph root[ ]
    root1(( ))
    rootKim[Kim]
    root2(( ))
    rootTom[Tom]
    root3(( ))
    rootUwe[Uwe]
    root4(( ))
end

root1-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

root2-->leaf2

subgraph leaf2[ ]
    Kim
    Leo
end

root3-->leaf3

subgraph leaf3[ ]
    Tom
end

root4-->leaf4

subgraph leaf4[ ]
    Uwe
    Zoe
end

style leaf3 stroke:red
style leaf4 stroke:red

Jetzt ist die Anzahl der Einträge in der Wurzel 3. Die maximale Anzahl an Einträgen in einem inneren Knoten ist aber 2 ($2k$). Es gibt also in diesem Knoten einen Überlauf, es muss also gesplittet werden. Zuerst wird der mittlere Eintrag (Tom) in den Vaterknoten verschoben. Da es keinen Vaterknoten gibt, wird eine neue Wurzel erstellt.

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph newroot[ ]
    newrootL(( ))
    newrootTom[Tom]
    newrootR(( ))
end

newrootTom~~~rootM

subgraph root[ ]
    rootL(( ))
    rootKim[Kim]
    rootM(( ))
    rootUwe[Uwe]
    rootR(( ))
end

rootL-->leaf1

subgraph leaf1[ ]
    Bob
    Kai
end

rootL~~~leaf2

subgraph leaf2[ ]
    Kim
    Leo
end

rootR~~~leaf3

subgraph leaf3[ ]
    Tom
end

rootR-->leaf4

subgraph leaf4[ ]
    Uwe
    Zoe
end

style newroot stroke:red
style rootM display:none

Die alte Wurzel wird in einen linken und einen rechten inneren Knoten gespalten.

Links	Rechts
Einträge $<$ Tom	Tom $<$ Einträge
Kim	Uwe

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph root[ ]
    rootL(( ))
    rootTom[Tom]
    rootR(( ))
end

rootL-->nodeL
rootR-->nodeR

subgraph nodeL[ ]
    nodeLL(( ))
    nodeLKim[Kim]
    nodeLR(( ))
end

subgraph nodeR[ ]
    nodeRL(( ))
    nodeRUwe[Uwe]
    nodeRR(( ))
end

nodeLL-->leaf1
nodeLR~~~leaf2
nodeRL~~~leaf3
nodeRR-->leaf4

subgraph leaf1[ ]
    Bob
    Kai
end

subgraph leaf2[ ]
    Kim
    Leo
end

subgraph leaf3[ ]
    Tom
end

subgraph leaf4[ ]
    Uwe
    Zoe
end

style nodeL stroke:red
style nodeR stroke:red

Das Blatt, das ursprünglich zwischen Kim und Tom war, ist jetzt das rechte Kind von Kim. Das Blatt, das ursprünglich zwischen Tom und Uwe war, ist jetzt das linke Kind von Uwe.

graph TD
%%\{init: \{"width": "10%"\} \}%%

subgraph root[ ]
    rootL(( ))
    rootTom[Tom]
    rootR(( ))
end

rootL-->nodeL
rootR-->nodeR

subgraph nodeL[ ]
    nodeLL(( ))
    nodeLKim[Kim]
    nodeLR(( ))
end

subgraph nodeR[ ]
    nodeRL(( ))
    nodeRUwe[Uwe]
    nodeRR(( ))
end

nodeLL-->leaf1
nodeLR-->leaf2
nodeRL-->leaf3
nodeRR-->leaf4

subgraph leaf1[ ]
    Bob
    Kai
end

subgraph leaf2[ ]
    Kim
    Leo
end

subgraph leaf3[ ]
    Tom
end

subgraph leaf4[ ]
    Uwe
    Zoe
end

linkStyle 3,4 stroke:red

Prüfen §

https://www.cs.usfca.edu/~galles/visualization/BPlusTree.html

Alles richtig.

Einfügen mit geringer Höhe §

Gegeben ist

• k=k*=2

Daraus folgt

• Max. Grad: 2k+1 = 5
• Max. Blätter (Kindknoten): 2k+1 = 5
• Knoten insgesamt: 5 + 1 = 6
• Max. Einträge pro Knoten/Blatt: 2k = 4
• Max. Einträge insgesamt: 6 * 4 = 28

Der Zielbaum

• Hat 20 verschiedene beliebige Zahlen
• Hat genau 5 Blätter à 4 Einträge
• Hat 1 Wurzel mit 4 Einträgen, die in den Blättern auch existieren

Das Einfügen verläuft generell folgendermaßen

• Nach 5x einfügen wird gespalten, und der mittlere Eintrag wird in die Wurzel kopiert.

Die Lösung ist

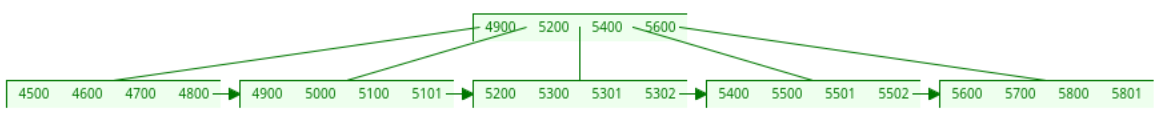

• Mit 5000 anfangen und Zahlen in 100er-Schritten nach oben und nach unten einfügen, um so oft zu splitten, dass 5 Blätter erzeugt werden.
• Die nicht-leeren Blätter mit beliebigen Zahlen auffüllen

Alternativ

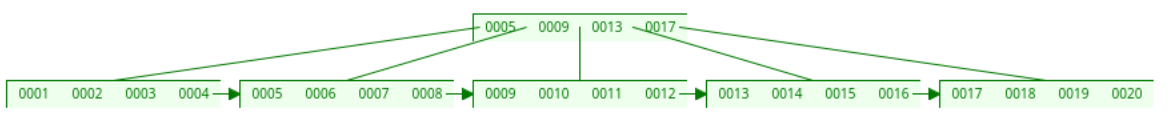

• Die Zahlen sind 1, 2, …, 20
• Teilt man diese in 5 Mengen à 4 Elemente auf, so sind diese
  • $B_1=\{1,2,3,4\}$
  • $B_2=\{5,6,7,8\}$
  • $B_3=\{9,10,11,12\}$
  • $B_4=\{13,14,15,16\}$
  • $B_5=\{17,18,19,20\}$
• Es gilt für die Elemente dieser Mengen:

$$B_1<5\le B_2<9\le B_3<13\le B_4<17\le B_5$$

• Die Wurzeleinträge müssen also $W=\{5,9,13,17\}$ sein.
• Die Reihenfolge ist

Teilreihenfolge	Erklärung
1, 2	$B_1$ starten
5, 6	- 5 in $W$ - $B_2$ starten
9	- 9 in $W$ - $B_3$ starten
3, 4	- $B_1$ füllen
10	- $B_3$ weiter füllen
13	- 13 in $W$ - $B_4$ starten
7, 8	- $B_2$ füllen
14	- $B_4$ weiter füllen
17	- 17 in $W$ - $B_5$ starten
11, 12	- $B_3$ füllen
18, 19	- $B_5$ weiter füllen
15, 16	- $B_4$ füllen
20	- $B_5$ füllen
